Außengriff Schließung EK 333, Polyamid GF schwarz
Verschluss-Scharnier klein ohne Druckentlastung, Polyamid GF schwarz

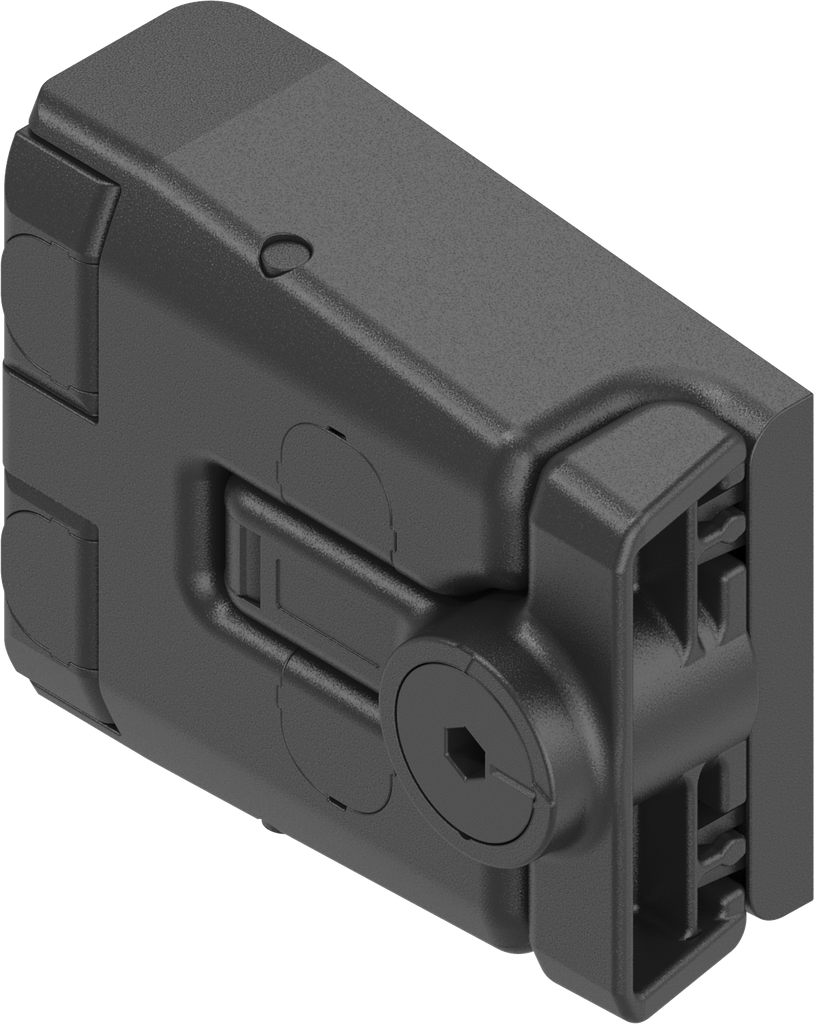

Verschluss-Scharnier klein mit Druckentlastung, Polyamid GF schwarz; 1091-U168
100% original guarantee
Return within 30days
Free delivery on all orders
Produktvorteile:
- Der günstige Drehpunkt des Griffes ermöglicht bei geringen Betätigungskräften eine Dichtungskompression von 5 mm
- Durch beidseitiges Entriegeln der Griffe ist die Tür / Klappe abnehmbar
- 2D-Einstellbarkeit (Toleranzausgleich)
- Verschluss-Scharnier bei eingelegter Tür / Klappe einteilig montierbar
- Türanschlag frei wählbar
- Scharnier 180° Öffnungswinkel
- Optional Verschluss-Scharnier mit Sicherheitsfunktion „Druckentlastung“ 1x pro Verschlussseite bestellbar
- Patentgeschützt
- Ex-Ausführung (ATEX) auf Anfrage erhältlich
Produkthinweis:
Verschluss-Scharnier mit Druckentlastung 1x pro Verschlussseite verwenden
① = Drehpunkt
② = Ansicht ohne Schrauben-Blenden
Interne Referenz:
1091-U168
Barcode:
1091-U00168-0000000
Produktart:
sonstiger Verschluss
Programm:
1091
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Artikel mit Schutzrecht:
Ja
Aushängbar:
werkzeuglos
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von außen
Betätigungs-Art:
Innen-Sechskant SW 4
Einbauposition :
Außerhalb der Dichtung
Lochbild in der Tür erforderlich:
Bohrungen in der Tür
Max. Öffnungswinkel:
180°
Schließmittel:
Betätigung
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür
Tür-Position:
innenliegend
Türanschlag :
Links,Rechts
Unverlierbarer Stift:
Ja
Verschluss-Art:
Verschluss-Scharnier
No Specifications
Keine passenden Produkte
Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
