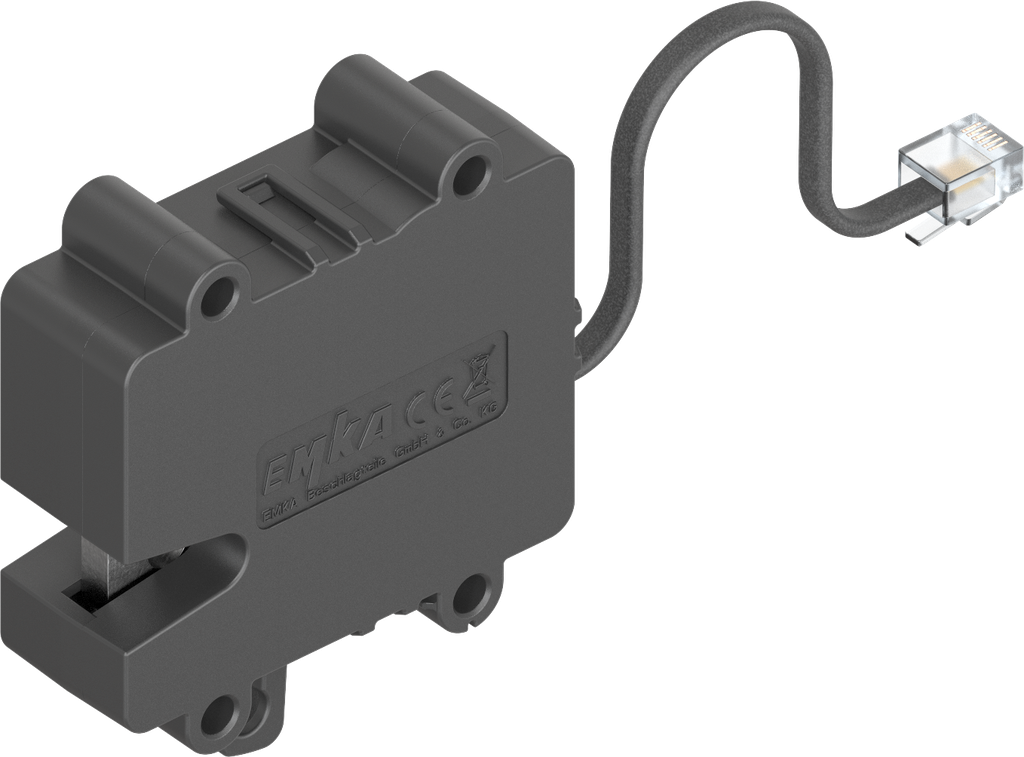

Einpunktverriegelung mit Notöffnung, Energy store, Polyamid GF schwarz; 3000-U301-03

Die Einpunktverriegelung wird in speziellen Anwendungsbereichen als von außen unsichtbarer Verschluss eingesetzt.

Ausführung: Energy store = Verriegelung öffnet beim Abschalten der Energieversorgung (Alternative zu Magnetzuhaltungen).

• Großer Versorgungsspannungsbereich von 9 ... 32 V
• Potentialfreier Schalter zur Fernüberwachung des Status/Türstatus
• Notöffnung bei Stromausfall über Bowdenzug möglich
• Anschlussmöglichkeit an Locking Unit 3000-U32-x oder Access Unit 3000-U47-x; Adapterkabel optional

Beschriftung (siehe Zeichnung):

① = Verschlusshalter oder Verschlussbolzen
② = Hebel für mechanisches Entriegeln, z.B. Bowdenzug
③ = Bowdenzughalter

Pinbelegung des RJ45 Steckers (siehe Tabelle):

PIN 3 = ④ Kontakt
PIN 4 = ⑤  V -
PIN 5 = ⑥ V +
PIN 6 = ⑦ Kontakt

Pro Control Unit Wireless max. 64 Locking Units ≘ max. 512 Einpunktverriegelungen
Tastatur / Kartenleser mit Access Unit optional
